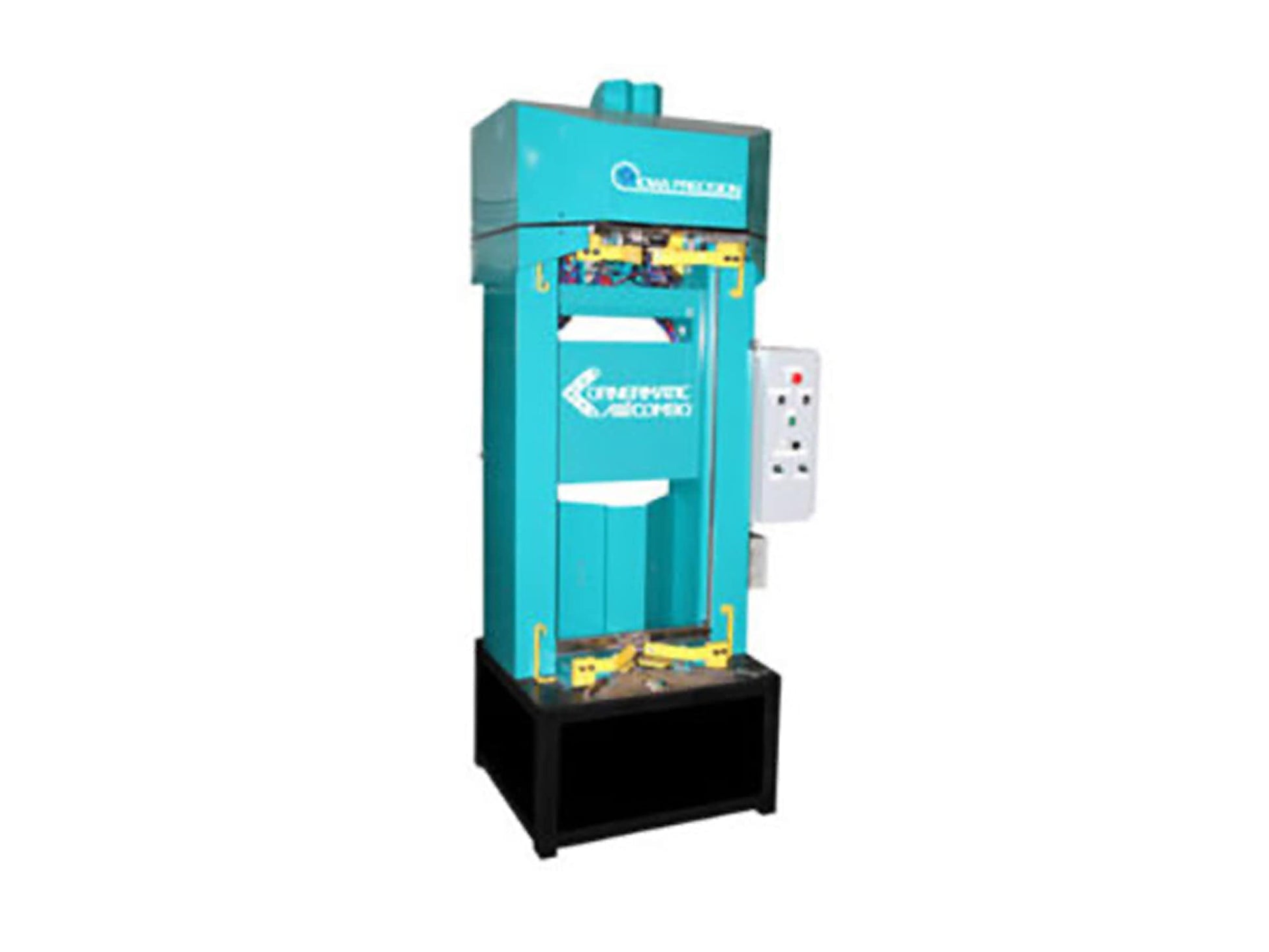

Cornermatic II Whisper-Loc Combo
Cornermatic II Whisper-Loc Combo
De Cornermatic II Whisper-Lock Combo is een unieke, innovatieve machine die niet alleen hoeken inbrengt en plooit in beide uiteinden van kanaalwerk, maar ook, indien nodig, lengtenaden van Pittsburgh sluit op hetzelfde kanaalwerk. Dankzij dit ontwerp kan de operator zowel hoeken invoegen als naden sluiten op één machine zonder dat hij tussen de processen door het kanaalwerk hoeft te hanteren.
Het hoekinzetstuk is een pneumatisch bediend proces dat snel en automatisch hoeken in beide uiteinden van leidingwerk plaatst en verplettert, waarbij gebruik wordt gemaakt van de TDC (transverse duct connector) of TDF (transverse duct flange) verbindingsmethode. Dit toestel plaatst automatisch een hoekstuk in een hoek aan elk uiteinde van het kanaal en plooit ze veilig en permanent op hun plaats.
De naadverbinding wordt aangedreven door een elektromotor en tandwielkast met een variabele frequentieaandrijving. Het is geschikt voor buizen met verschillende verbindingsmethodes. Het sluit de Pittsburgh naad en voegt hoeken in op elk kanaal dat gebruik maakt van kanaalflenzen conform T25-a of T25-b onder de Duct Construction Standards. De Cornermatic sluit ook de Pittsburgh naad op leidingwerk dat gebruik maakt van de ruwe rand of de slip-and-drive methode.
De Cornermatic II Whisper-Lock Combo heeft alleen perslucht en 460/3/60 stroom nodig om te werken.
Speciaal ontworpen hoeken voor automatisering worden snel vanuit de verzenddozen in de magazijnen geladen. De hoeken worden georiënteerd en gestapeld in de doos geleverd voor snel en eenvoudig laden. De Cornermatic II Whisper-Lock Combo kan standaard StrapPak™ hoeken gebruiken. De standaard StrapPak™ wordt geleverd met 80 hoeken per sleeve voor het traditionele Cornermatict-type en met 78 hoeken per sleeve in het EZ Connectortype.
Cornermatic II Whisper-Loc Combo Model CM-II-FAH-1660 US Patent No. 9,027,376 en 9,157,653
Eigenschappen:
Capaciteit:
Plaatdikte: 16 tot 26 gauge (1,57 mm tot 0,56 mm)
Coilbreedte: 1524 mm ± 3,2 mm (60" ± 1/8")
(mild steel only)
Flens type voor montage:
Transverse Duct Connector (TDC) en/of Transverse Duct Flange (TDF) — door klant op te geven
Magazijncapaciteit:
Afhankelijk van het gebruik van gebundelde of verpakte hoeken
Snelheid:
Ongeveer 2,5 seconden per hoekverbinding
Motor / Voltage:
460 volt / 3-fase / 60 Hz, 2,3 ampère bij volle belasting
Luchttoevoer vereist: 9 CFM bij 100 psi (6,8 BAR) minimum
Andere spanningen (3-fase) beschikbaar op aanvraag
Afmetingen:
Lengte: 77,5 cm
Breedte: 86,5 cm
Hoogte: 244 cm
Gewicht:
816 kg (1.800 lbs)
