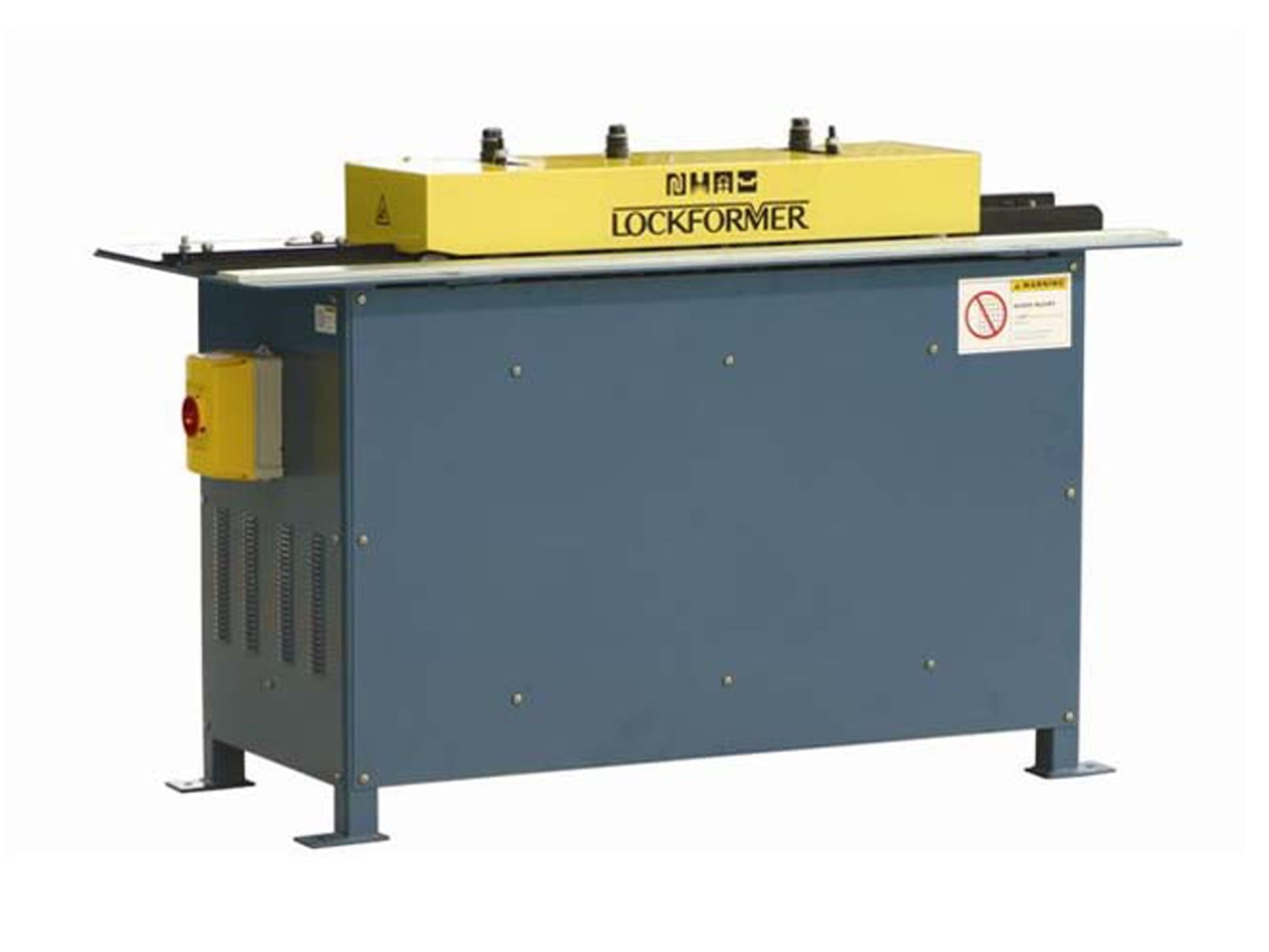

De Lockformer Button Punch Snap Lock Seam Roll Former vormt een tweedelige naad die de montage van luchtkanalen aanzienlijk vereenvoudigt. De mannelijke naad is een ‘button’ (knop), de vrouwelijke naad is een vergrendeling, en de twee klikken in elkaar voor een strakke hoekverbinding. Deze machines kunnen plaatstaal van 0,55 tot 1,0 mm (20 tot 26 gauge) vormen tot vrouwelijke vergrendelingen aan de binnenzijde en rechtlijnige flenzen met knoopsluiting aan de buitenzijde, met snelheden van 18 tot 20 meter per minuut. Ze zijn beschikbaar in uitvoeringen met zeven of negen vormstations.
Deze vergrendelingen worden niet alleen twee keer zo snel gemonteerd als bij traditionele methoden, maar doordat de twee onderdelen in elkaar passen, zijn ze ook eenvoudiger te vervoeren.
Zoals gebruikelijk bij de hoogwaardige constructie van Lockformer, zijn deze machines uitgerust met industriële motoren, precisie-naaldlagers, een stevig chassis van 19 mm dik, geharde en geslepen rolassen, en gelaste stalen onderstellen met een hoogwaardige grondlaag en lakafwerking van Lockformer. Alternatieve fittingen zijn eenvoudig toegankelijk via een centraal smeerpaneel voor de transmissielagers.
Eigenschappen:
Capaciteit:
20–26 gauge (0,55 – 1,0 mm plaatdikte)
Diepte van de uitsparing / Benodigde materiaalbreedte:
Gebruikt ongeveer 44 mm (1-3/4") materiaal
Snelheid:
18 – 20 meter per minuut (60 – 65 voet per minuut)
Motor / Voltage:
3 pk, 230/460 volt, 60 Hz, 3-fase, wisselstroom, 3.600 tpm. Andere motoropties op aanvraag beschikbaar.
Afmetingen:
Lengte: 148,5 cm
Breedte: 61 cm
Hoogte: 104 cm
Doorvoerhoogte: 86 cm
Gewicht:
330 kg (725 lbs)
